Allgemeine Beschreibung

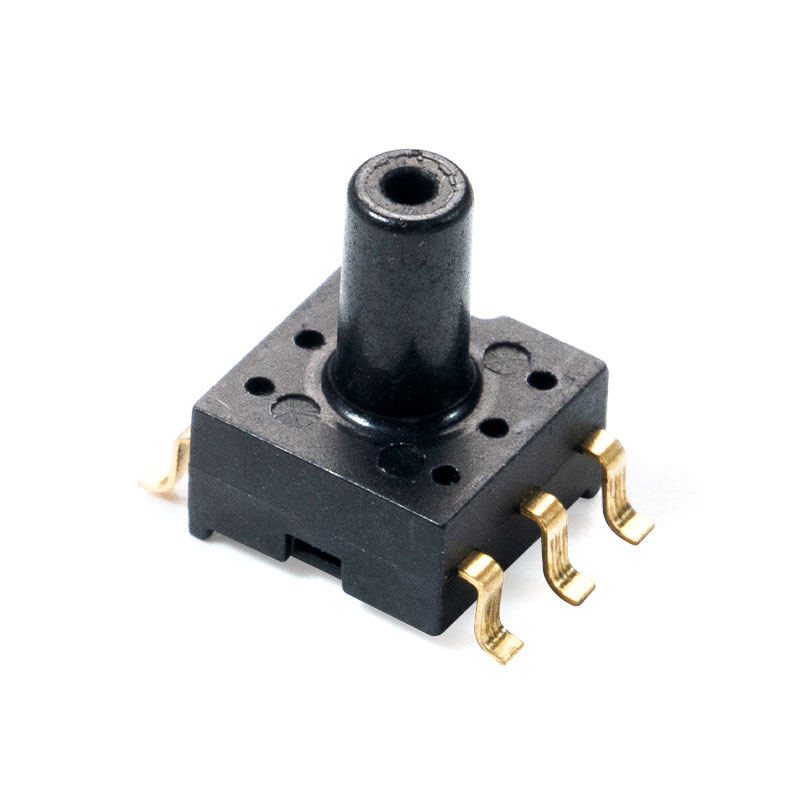

Bei der MCP-H10-Serie handelt es sich um ein kleines Gehäuse (SOP) mit einer Düse, das Signalverstärkung, Nichtlinearität und Temperaturkompensation für piezoresistive Silizium-Drucksensoren integriert. Der Drucksensor der MCP-H10-Serie ist ein Produkt, das fortschrittliche MEMS-Technologie nutzt und speziell für Anwendungen in der Unterhaltungselektronik und Medizin entwickelt wurde. Der Drucksensor kann direkt auf eine Leiterplatte gelötet werden und liefert ein genaues analoges Spannungsausgangssignal mit hoher Amplitude, das proportional zum ausgeübten Druck ist.
Funktionen
Messbereich: -100 kPa ~ 1000 kPa
Absoluter Analogausgang mit einem breiten linearen Bereich (typische Werte von 0,5 V bis 4,5 V) (Hinweis: Ausgangsspannung kann angepasst werden)
Versorgungsspannung 5,0 V (3,3 V optional)
Betriebstemperaturbereich -20 bis 85 ℃
Lagertemperaturbereich -40 bis 125 ℃
Typische Anwendungen
Industrielle Verwendung: Druckschalter und pneumatische Komponenten
Medizinische Verwendung: Blutdruckmessgerät, Sauerstoffgenerator
Wasserstandserkennung von Haushaltsgeräten: Waschmaschinen, Geschirrspüler, Staubsauger
Luftdruckkontrolle: Reinräume und Raucherräume
Sonstiges: Luftdruck-Mitteldruckmessgerät
Strukturleistung
Druckempfindlicher Chip: Silizium
Anschlusskabel: Golddraht
Dichtungsschale: PPS-Material
Stift: Kupfer mit Gold beschichtet
Nettogewicht: ca. 0,3 Gramm
Elektrische Spezifikationen
| Charakteristisch | Symbol | Min | Typ | Max | Einheit |
| Spannung bei Vs=5,0 V (MCP-H10-A-Serie) | V S | 4.75 | 5 | 5.25 | VDC |
| Spannung bei Vs=3,3 V (MCP-H10-B-Serie) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbeitsstrom | Ich o | — | 3 | mADC | |
| Genauigkeit (0 ℃ bis 85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC-Auflösung | RES ADC | — | 24 | — | bisschen |
| DAC-Auflösung | RES DAC | — | 12 | — | bisschen |
| Häufigkeit | Fsys | 1 | MHz | ||
| Reaktionszeit | t R | — | 2.5 | — | mS |
| Startzeit | — | — | 100 | — | mS |
| ESD-Schutz | — | — | 2 | — | KV |
Die Rolle verstehen von MCP Absolut-/Überdruck-/Differenzdrucksensor in modernen Messsystemen Die Entwicklung druckbasierter Messtechnologien hat Branchen von der indu...
VIEW MORE
In der Luft- und Raumfahrt, beim Entwurf unbemannter Luftfahrzeuge (UAV) und bei der Industrieüberwachung in großen Höhen ist die Genauigkeit der Druckmessung nicht verhandelbar...
VIEW MORE
Kerntechnologie entmystifiziert: Von analogen Signalen zu digitalen Daten Im Herzen unzähliger moderner Geräte, von Industriesteuerungen bis hin zu Wetterstationen, liegt ein...
VIEW MORE
Verständnis Mikrodrucksensor Technologien In hochpräzisen Messsystemen Mikrodrucksensor Geräte spielen eine entscheidende Rolle. Diese Sensoren wurden zu...
VIEW MORE
Wir betreiben eine standardisierte Produktionslinie mit internen Kapazitäten für Verpackung, Löten, Temperaturkompensation, Leistungskalibrierung und vollständige Prozessqualitätskontrolle vom Prototyping bis zur Massenproduktion.
2.000 m² große standardisierte Anlage mit Volumenproduktionskapazität.
Kompensation und Kalibrierung der gesamten Prozesstemperatur; RoHS-konform. Beispielsweise bietet der MCP-H10 eine VFSS-Genauigkeit von ±1,5 %, während die MCP/V-Serie ±1,5 % bis ±2,5 % abdeckt und so eine stabile und genaue Signalausgabe gewährleistet.
Schnelle Reaktion auf kundenspezifische Anforderungen in Bezug auf Verpackung, Druckbereich und Ausgabeformat.
Mems Tech hat sich auf diesen Bereich spezialisiert von Drucksensoren seit über 14 Jahren.
