Allgemeine Beschreibung

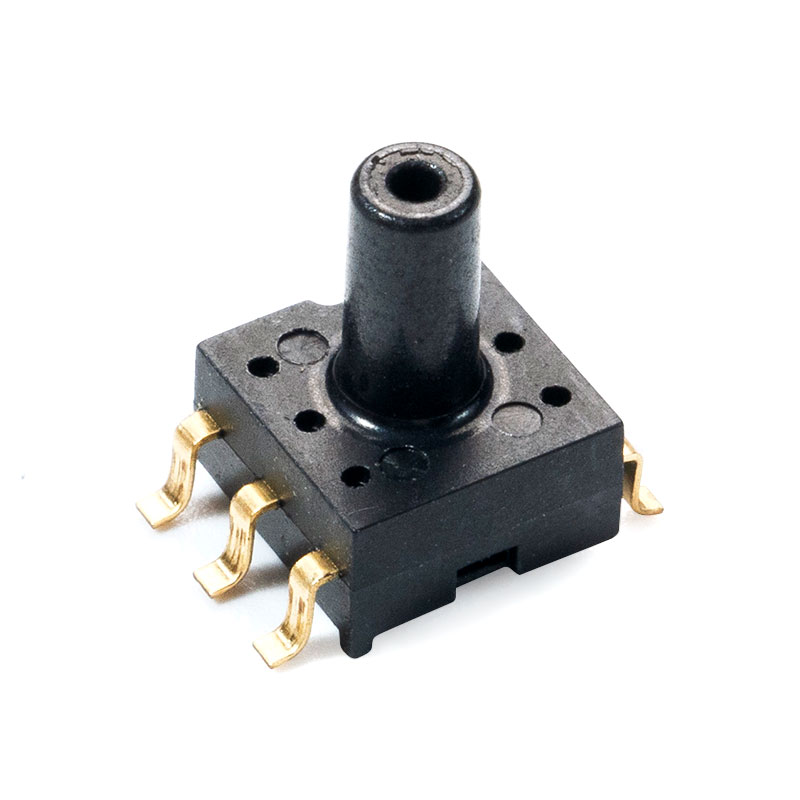

Bei der MCP-H10-Serie handelt es sich um ein kleines Gehäuse (SOP) mit einer Düse, das Signalverstärkung, Nichtlinearität und Temperaturkompensation für piezoresistive Silizium-Drucksensoren integriert. Der Drucksensor der MCP-H10-Serie ist ein Produkt, das fortschrittliche MEMS-Technologie nutzt und speziell für Anwendungen in der Unterhaltungselektronik und Medizin entwickelt wurde. Der Drucksensor kann direkt auf eine Leiterplatte gelötet werden und liefert ein genaues analoges Spannungsausgangssignal mit hoher Amplitude, das proportional zum ausgeübten Druck ist.
Funktionen
Messbereich: -100 kPa ~ 1000 kPa
Absoluter Analogausgang mit einem breiten linearen Bereich (typische Werte von 0,5 V bis 4,5 V) (Hinweis: Ausgangsspannung kann angepasst werden)
Versorgungsspannung 5,0 V (3,3 V optional)
Betriebstemperaturbereich -20 bis 85 ℃
Lagertemperaturbereich -40 bis 125 ℃
Typische Anwendungen
Industrielle Verwendung: Druckschalter und pneumatische Komponenten
Medizinische Verwendung: Blutdruckmessgerät, Sauerstoffgenerator
Wasserstandserkennung von Haushaltsgeräten: Waschmaschinen, Geschirrspüler, Staubsauger
Luftdruckkontrolle: Reinräume und Raucherräume
Sonstiges: Luftdruck-Mitteldruckmessgerät
Strukturleistung
Druckempfindlicher Chip: Silizium
Anschlusskabel: Golddraht
Dichtungsschale: PPS-Material
Stift: Kupfer mit Gold beschichtet
Nettogewicht: ca. 0,3 Gramm
Produktbeschreibung

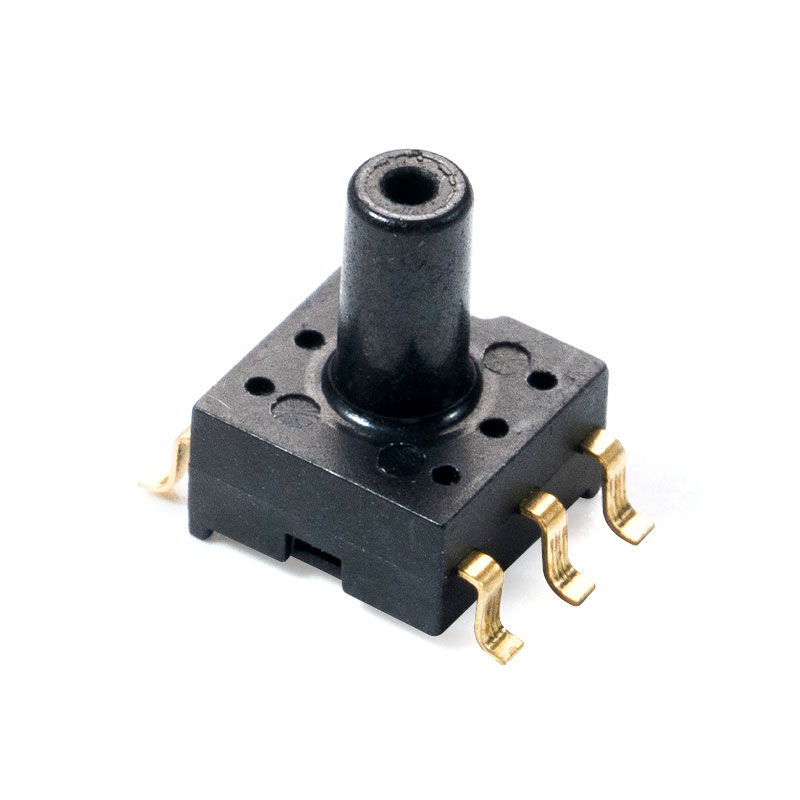

Bei der MCP-H11-Serie handelt es sich um ein Differenzdrucksensorprodukt mit kleiner Gehäusegröße (SOP) mit einem einzigen Rohranschluss, einem internen integrierten Verstärker und einer mehrstufigen Druck- und Temperaturkompensation. Hauptsächlich auf die Märkte für Verbraucher- und medizinische Anwendungen ausgerichtet.
Hochleistungsfähige Sensoren für Druck (24 Bit) und Temperatur (24 Bit) mit digitalem Ausgang, die den strengsten Anforderungen von OEM-Kunden gerecht werden.
Charakteristisch
Messbereich: -100 kPa ~ 1000 kPa
I2C-Ausgang mit großem linearem Bereich
Weitspannungsnetzteil (3V-5,5V)
Arbeitstemperaturbereich -20 bis 85 ℃
Lagertemperaturbereich -40 bis 125 ℃
Typische Anwendungen
Industrielle Verwendung: Druckschalter und pneumatische Komponenten
Medizinische Verwendung: Blutdruckmessgerät, Sauerstoffkonzentrator
Luftdruckkontrolle: Reinraum und Raucherraum
Sonstiges: Luftdruck-Mitteldruckmessgerät
Nettogewicht: ca. 0,3 Gramm
Typische Anwendungen
Industrielle Verwendung: Druckschalter und pneumatische Komponenten
Medizinische Verwendung: Blutdruckmessgerät, Sauerstoffkonzentrator
Luftdruckkontrolle: Reinraum und Raucherraum
Sonstiges: Luftdruck-Mitteldruckmessgerät
Nettogewicht: ca. 0,3 Gramm
