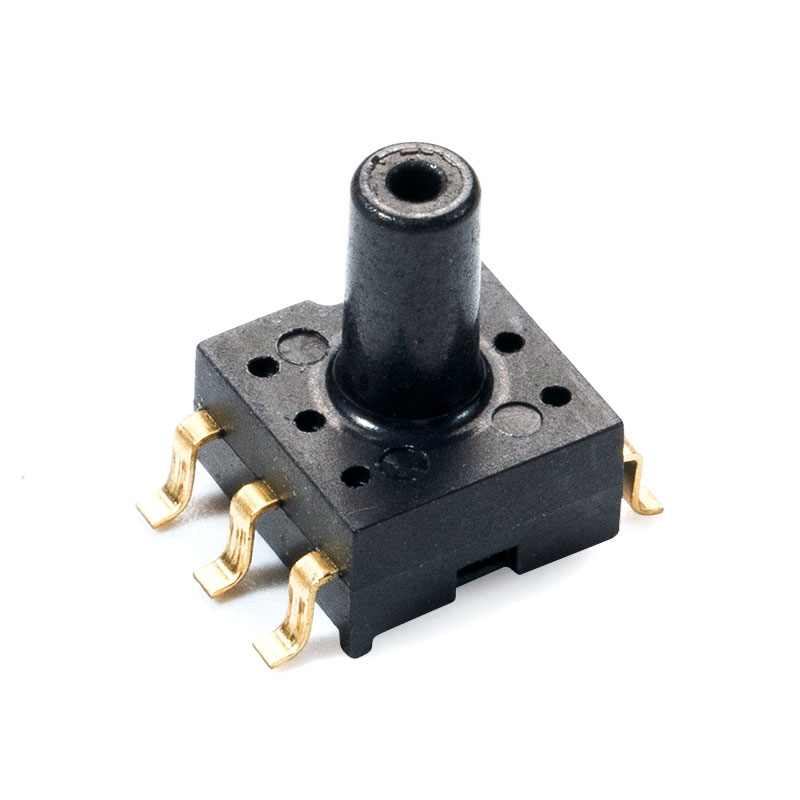

Absolute Höchstwerte (MCP-J10)
| Parameter | Symbol | Reichweite | Einheit |
| Analoge Versorgungsspannung | VDD | -0,3 bis 6,0 | V |
| Betriebstemperatur | -40 bis 125 | ℃ | |
| Lagertemperatur | -50 bis 150 | ℃ | |
| Sperrschichttemperatur | 150 | ℃ | |
| ESD-Anfälligkeit | HBM | 4 | kV |
Hinweis: Das Überschreiten der absoluten Höchstleistung kann zu dauerhaften Schäden führen und ein längerer Betrieb bei der oben genannten absoluten Höchstleistung kann die Zuverlässigkeit des Geräts beeinträchtigen.
Elektrische Eigenschaften (MCP-J10)
Tabelle 1. Betriebseigenschaften (VS = 5,0 V DC, TA = 25 °C, sofern nicht anders angegeben)
| Parameter | Symbol | Min | Typ | Max | Einheit |
| Versorgungsspannung | VS | 4.75 | 5 | 5.25 | Vdc |
| Versorgungsstrom | Ich o | — | 3 | mAdc | |
| Offset (0 °C bis 85 °C) bei VS = 5,0 Volt | V aus | 0.44 | 0.5 | 0.56 | Vdc |
| Vollskalenausgang (0 °C bis 85 °C) bei VS = 5,0 V | V BFS | 4.44 | 4.5 | 4.56 | Vdc |
| Voller Skalenbereich (0 ℃ bis 85 ℃) bei VS=5,0 V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Weiter Tabelle 1. Betriebseigenschaften (VS = 5,0 V DC, TA = 25 °C, sofern nicht anders angegeben)
| Parameter | Symbol | Min | Typ | Max | Einheit |
| Genauigkeit (0°C bis 85°C) | — | — | — | 2.5 | %V FSS |
| Reaktionszeit | tR | — | 2.5 | — | Frau |
| Aufwärmzeit | — | — | 100 | — | Frau |
| Offset-Stabilität | — | — | 0.25 | — | %V FSS |

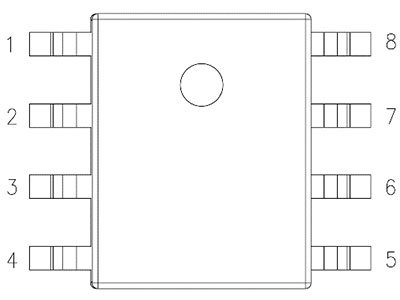

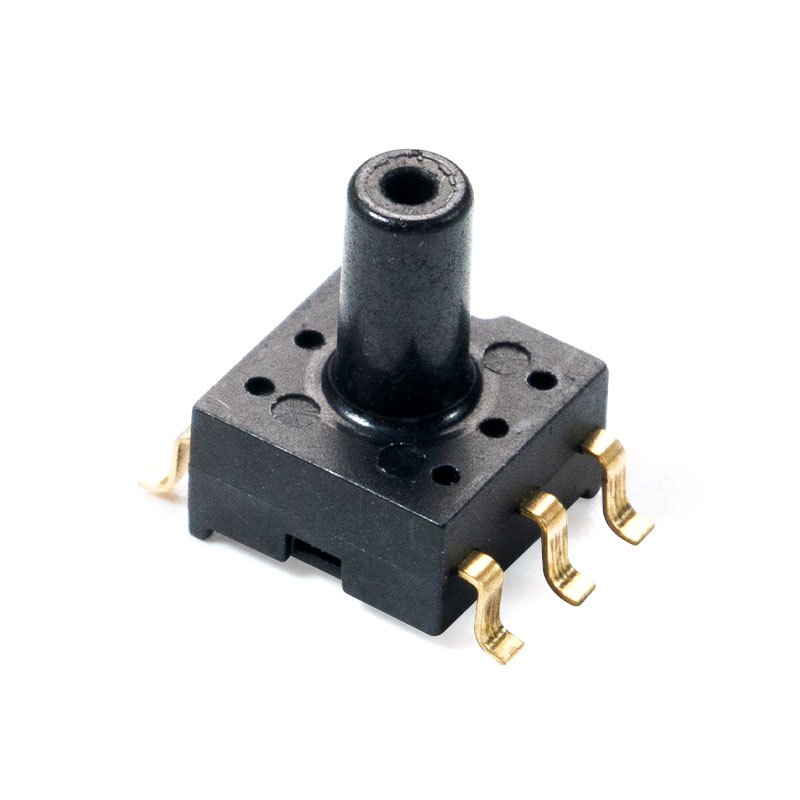

1. Verpackung und Pin-Definition (MCP-J11)
| Beschreiben | NEIN. | Pin-Definition | Beschreiben | |
| 1 | N/C | frei | |
| 2 | AUS | Ausgabe | Muss in der Luft schweben | |
| 3 | N/C | Leer | ||
| 4 | GND | Erdung | ||
| 5 | VDD | Stromversorgung | ||
| 6 | N/C | frei | ||
| 7 | SCL | Serielle Taktleitung | ||
| 8 | SDA | SDA |
Tabelle 1.1 Pin-Definitionsbeziehung
Hinweis:
1.J10: 7 und 8 # Stifte müssen in der Luft hängen
2.J11:2 # Stift muss in der Luft hängen
2. Technische Spezifikationen
2. Technische Spezifikationen
| Parameter | Zeichen | Mindestwert | Typische Werte | Maximalwert | Einheit | Notizen |
| Power-On-Reset | VDDPOR | 2.8 | V | |||
| Arbeitsstrom | Iavdd | 2 | 3 | mA | Arbeitsmoduns | |
| 200 | nA | Standby-Strom | ||||
| ADC-Auflösung | NEU RAW | 24 | Bits | |||
| Aunsgangsdruckgenauigkeit 1,2 | ACC | 1 % | %FS | 0°C ~ 60°C | ||
| 1,5 % | %FS | -20°C ~ 70°C | ||||
| Einschaltzeit | TUP | 100 | Frau | einstellbar | ||
| EEPROM-Datenspeicherung | Tlive | 10 | Jahre | @125℃ |
1. Die Genauigkeit umfasst Nichtlinearität, Temperaturhysterese und Druckhysterese;
2. Volle Lebensdauergenauigkeit basierend auf 1000 Stunden HTOL-, LTOL-, HTSL-, THB- und PCT-Tests;
2.2.I 2 C Elektrische Eigenschaften
| Parameter | Zeichen | Mindestwert | Maximalwert | Einheit | Notizen |
| Taktfrequenz | fBsclB | 1 | MHz | R=1K | |
| Wartungszeit bei niedrigem Taktimpuls | tBLOWB | 0.52 | uns | ||
| Hohe Takterhaltungszeit der Uhr | tBHIGHB | 0.24 | uns | ||
| SDA-Gründungszeit | tBSUDATB | 0.1 | uns | ||
| SDA-Haltezeit | tBHDDATB | 0.0 | uns | ||
| Einführungszeit zu Beginn jeder Sitzung | tBSUSTAB | 0.24 | uns | ||
| Startbedingungserhaltungszeit | tBHDSTAB | 0.24 | uns | ||
| Stoppen Sie die Zeit, stellen Sie die Zeit her | tBSUSTOB | 0.24 | uns | ||
| Die Intervallzeit zwischen zwei Kommunikationen | tBBUFB | 0.52 | uns |
