Ausgabeparameter
MCP-H10-A-Serie
| Charakteristisch | Symbol | Min | Typ | Max | Einheit |
| Min. Druckausgang (0 ℃ bis 85 ℃) bei VS = 5,0 V | V aus | 0.44 | 0.5 | 0.56 | VDC |
| Maximaler Druckausgang (0 ℃ bis 85 ℃) bei VS = 5,0 V | V BFS | 4.44 | 4.5 | 4.56 | VDC |
| Vollausschlagsausgang (0℃ bis 85℃) bei VS = 5,0 V | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H10-B-Serie
| Charakteristisch | Symbol | Min | Typ | Max | Einheit |
| Min. Druckausgang (0 ℃ bis 85 ℃) bei VS = 3,3 V | V aus | 0.055 | 0.1 | 0.145 | VDC |
| Maximaler Druckausgang (0 ℃ bis 85 ℃) bei VS = 3,3 V | V BFS | 3.055 | 3.1 | 3.145 | VDC |
| Vollausschlagsausgang (0℃ bis 85℃) bei VS = 3,3 V | V FSS | 2.91 | 3 | 3.09 | VDC |

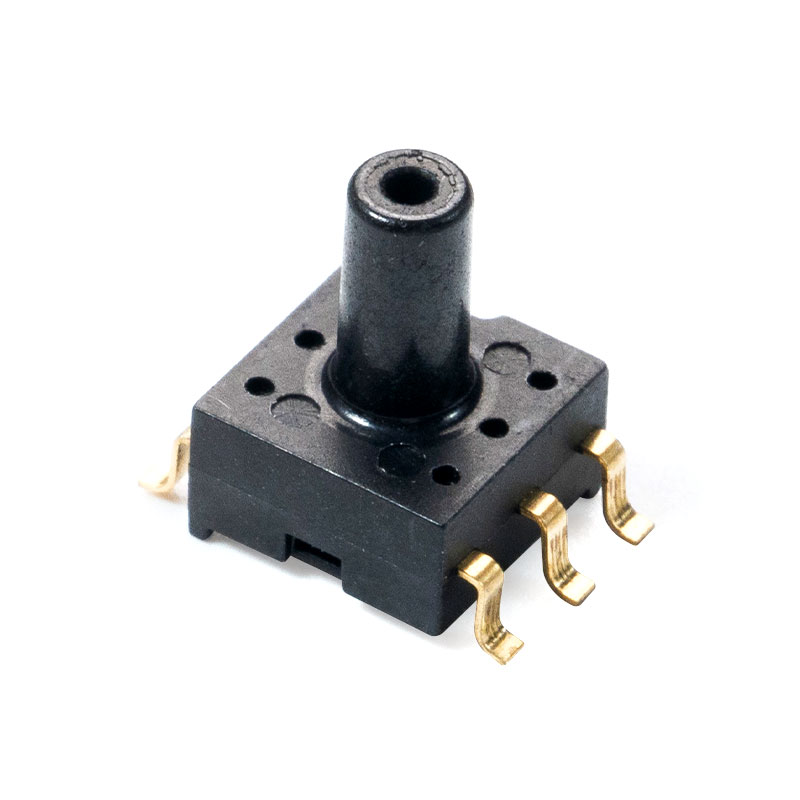

Funktionsbeschreibung
Übersicht
Der Drucksensor der MCP-H10-Serie verwendet einen piezoresistiven MEMS-Druckchip als Drucksensorelement, der ein Rohsignal proportional zum Umgebungsdruck ausgibt. Ein Konditionierungschip mit integriertem 24-Bit-ADC treibt das empfindliche Element an, verstärkt sein ursprüngliches Signal, kompensiert Temperatur und Linearität und gibt ein analoges Spannungsausgangssignal aus, das linear mit dem ausgeübten Druck zusammenhängt.
Übertragungsfunktion
 |  |

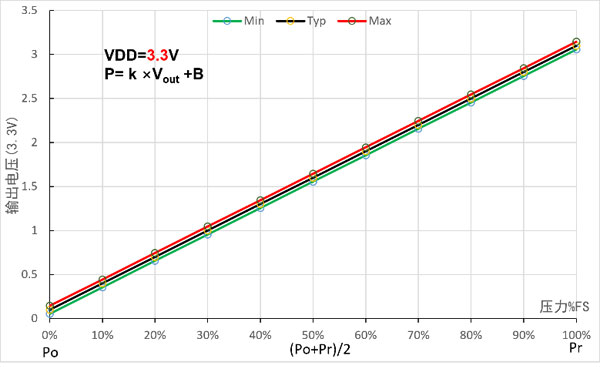

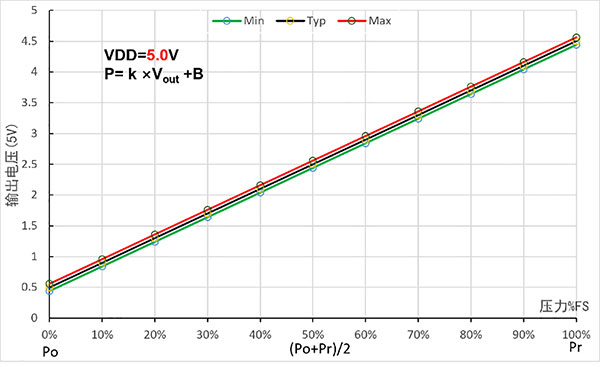

Abbildung 3.1 Übertragungsfunktion des Analogausgangs
P= k ×Vout B
Hinweis: Vout ist die analoge Ausgangsspannung (Einheit: V); P ist der Druckwert (in kPa); k. B stellt den linearen Koeffizienten und Offset dar, wie in der folgenden Tabelle gezeigt.
Tabelle 3.1 Parameter der Analogausgangsübertragungsfunktion
| Produktmodell (5,0 V) | Bereich (kPa) | Ausgangsspannung (V) | Koeffizienten und Offsets | |||
| Po | Pr | O L | O H | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0,3125 |
| MCP-H10-A2KP5PN | -2,5 | 2.5 | 0.5 | 4.5 | 1.25 | -3,125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0,625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6,25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1,25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12.5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12.5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137,5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62,5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237,5 |
| Produktmodell (3,3 V) | Bereich (kPa) | Ausgangsspannung (V) | Koeffizienten und Offsets | |||
| Po | Pr | OL | OH | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0,083 |
| MCP-H10-B2KP5PN | -2,5 | 2.5 | 0.1 | 3.1 | 1.667 | -2,667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0,167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5,333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0,333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1,333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3,333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6,667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136,667 |
