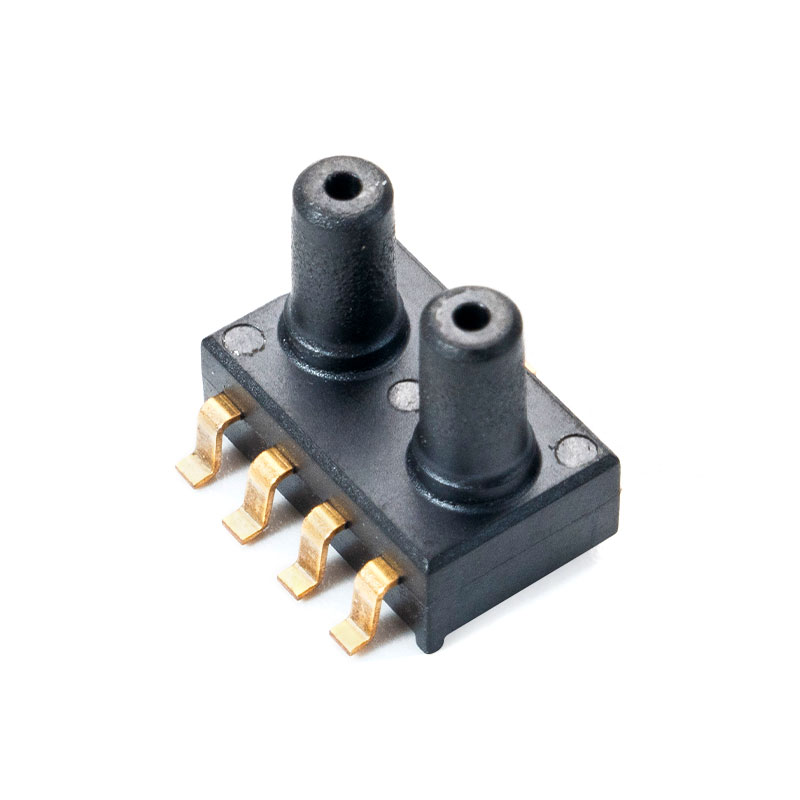

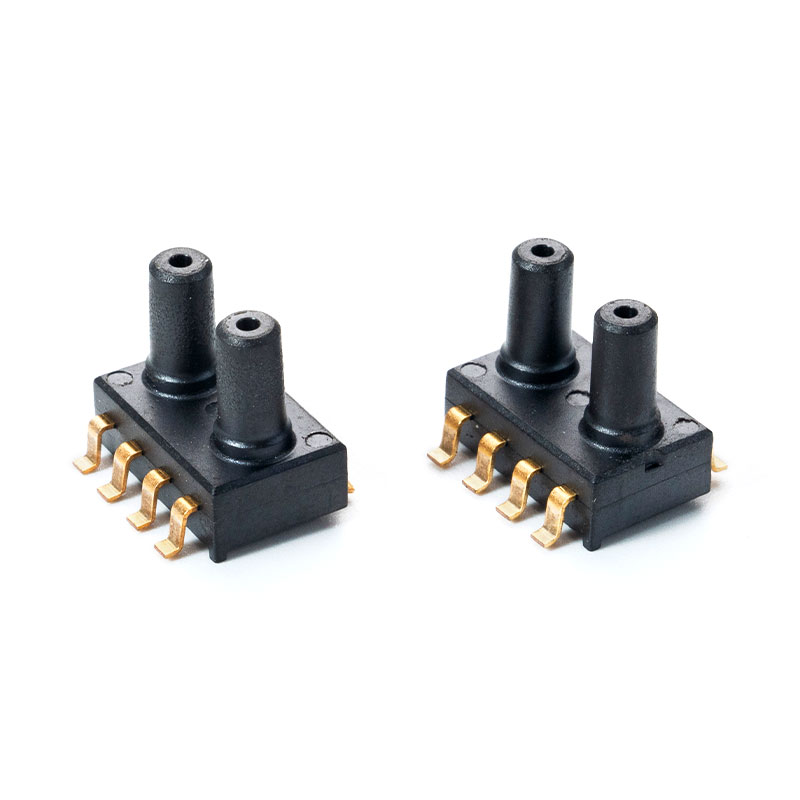

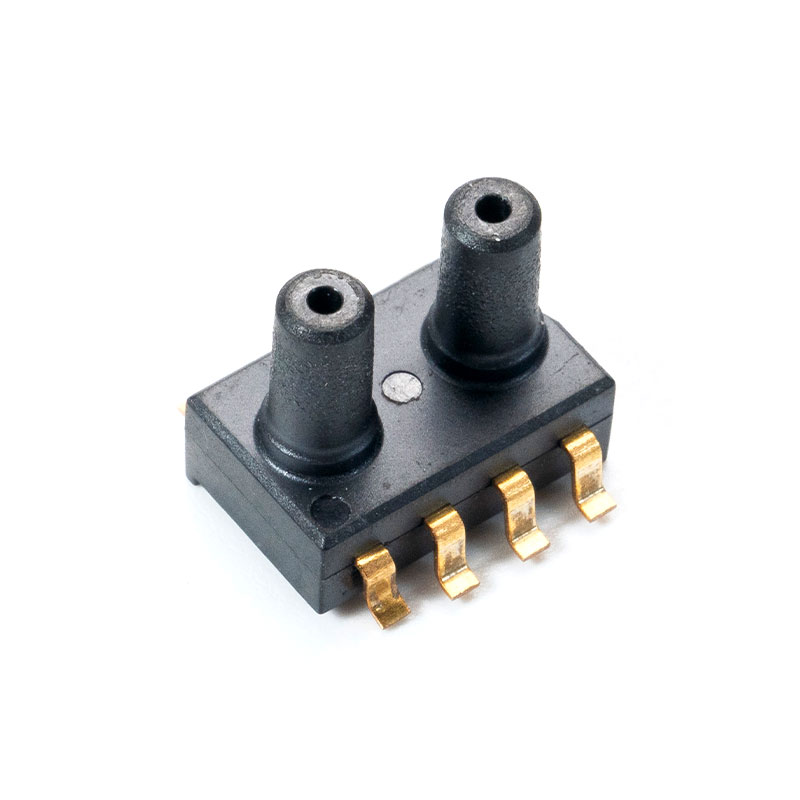

Pin-Konfiguration (MCP-H20)
| Beschreibungen |  | NEIN. | Symbol | Definition |
| P1 P2 | 1 | N/C | Nicht an externe Schaltkreise oder Erde anschließen | |
| 2 | VDD | Stromversorgung | ||
| 3 | AUS | Ausgangsspannung | ||
| 4 | N/C | Nicht an externe Schaltkreise oder Erde anschließen | ||
| 5 | N/C | Nicht an externe Schaltkreise oder Erde anschließen | ||
| 6 | N/C | Nicht an externe Schaltkreise oder Erde anschließen | ||
| 7 | N/C | Nicht an externe Schaltkreise oder Erde anschließen | ||
| 8 | GND | Boden |
Technische Spezifikationen (MCP-H20)
Elektrische Parameter
| Charakteristisch | Symbol | Min | Typ | Max | Einheit |
| Vs=5,0 V (MCP-H20-A-Serie) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3 V (MCP-H20-B-Serie) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbeitsstrom | Ich o | — | 3 | mADC | |
| Genauigkeit (0℃ bis 85℃) | — | — | — | 1.5 | %V FSS |
| ADC-Auflösung | RES ADC | — | 24 | — | bisschen |
| DAC-Auflösung | RES DAC | — | 12 | — | bisschen |
| Reaktionszeit | t R | — | 2.5 | — | Frau |
| Aufwärmzeit | — | — | 100 | — | Frau |
| ESD-Schutz | — | — | 2 | — | kV |
Ausgabeparameter
MCP-H20-A-Serie (Versorgungsspannung: 5,0 V)
| Charakteristisch | Symbol | Min | Typ | Max | Einheit |
| Min. Druckausset (0℃ bis 85℃) | V aus | 0.44 | 0.5 | 0.56 | VDC |
| Vollausschlag (0℃ bis 85℃) | V BFS | 4.44 | 4.5 | 4.56 | VDC |
| Volle Messspanne (0℃ bis 85℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H20-B-Serie (Versorgungsspannung: 3,3 V)
| Charakteristisch | Symbol | Min | Typ | Max | Einheit |
| Min. Druckausset (0℃ bis 85℃) | V aus | 0.055 | 0.1 | 0.145 | VDC |
| Vollausschlag (0℃ bis 85℃) | V BFS | 3.055 | 3.1 | 3.145 | VDC |
| Volle Messspanne (0℃ bis 85℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Druck- und Temperatureigenschaften (MCP-H21)
Tabelle 1: Druckausgangseigenschaften bei VDD = 5,0 V, T = 25 °C, sofern nicht anders angegeben
| Parameter | Symbol | Bedingungen | Min | Typ. | Max | Einheit |
| Druckmessbereich1 | PFS | -100 | 200 | Kpa | ||
| Druckauflösung | Druck | 0.05 | %FS | |||
| Druck Accuracy2 | Bei 25℃ | -0,1 | 0.1 | %FS | ||
| Gesamtfehlerband3 | TEB | Von 25℃ bis 60℃ | -0,3 | 0.3 | %FS | |
| Von -40℃ bis 85℃ | -1 | 1 | %FS | |||
| Langfristige Drift | Nach einem Zeitraum von 1 Jahr | ±0,15 | %FS | |||
| Auswirkungen des Reflow-Lötens | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1.Die Hochdruckseite befindet sich auf der markierten Seite.
2. Die maximale Abweichung von einer Best-Fit-Geraden (BFSL), angepasst an den Ausgang, gemessen über den Druckbereich bei 25 °C. Beinhaltet alle Fehler aufgrund von Nichtlinearität, Hysterese und Nichtwiederholbarkeit des Drucks.
3. Das Gesamtdruckfehlerband umfasst alle Genauigkeitsfehler, thermischen Fehler über den kompensierten Temperaturbereich sowie Spannen- und Offset-Kalibrierungstoleranzen. Für einen idealen Sensorausgang in Bezug auf Eingangsdruck und -temperatur gelten die TEB-Werte nur bei der kalibrierten Versorgungsspannung.
Tabelle 2: Temperaturausgangseigenschaften bei VDD = 5,0 V, T = 25 °C, sofern nicht anders angegeben
| Parameter | Symbol | Bedingungen | Min | Typ.。 | Max | Einheit |
| Betriebstemperatur | T OP | -20 | 85 | ℃ | ||
| Absolute Temperaturgenauigkeit | -10℃ bis 50℃ | ±1,0 | ℃ | |||
| Maximaler Fehler mit Leistung | Stromversorgung von 1,8 V bis 5,5 V | ±0,1 | ℃ | |||
| Temperaturauflösung der Ausgabedaten | 0.01 | ℃ |
Elektrische Eigenschaften (MCP-H21)
Tabelle 3: DC-Eigenschaften bei VDD=5,0 V, T=25℃, sofern nicht anders angegeben
| Parameter | Symbol | Bedingungen | Min | Typ. | Max | Einheit |
| Durchschnittlicher Betriebsstrom | Ichchchch DDAVP | Eine Konvertierung pro Sekunde | 4.5 | 6.4 | μA | |
| Spitzenstrom | Ichchchch SPITZE | Druckumwandlung | 1.5 | mA | ||
| Temperaturumrechnung | 0.95 | mA | ||||
| Standby-Versorgungsstrom | Ichchchch DDSTB | Bei 25℃ | 0.2 | μA | ||
| Taktfrequenz der seriellen Daten | f SCLK | Ichchchch 2 C-Protokoll, Pull-up-Widerstand von 4,7 k | 100 | 400 | kHz | |
| Digitaleingang Hochspannung | VIH | 0.8 | V | |||
| Niederspannung am digitalen Eingang | VIL | 0.2 | V | |||
| Hochspannung am digitalen Ausgang | V OH | IchchchchO = 0.5 mA | 0.9 | V | ||
| Niederspannung am Digitalausgang | V OL | IchchchchO = 0.5 mA | 0.1 | V | ||
| Ichchchchnput Capacitance | C IchchchchN | 10 | pF | |||
| Ichchchch2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Absolute Maximalbewertung (MCP-H21)
Tabelle 4: Absolute Höchstbewertung
| Parameter | Symbol | Bedingungen | Min | Max | Einheit |
| Überdruck | P MAX | 3X | |||
| Versorgungsspannung | V DD | -0,3 | 6.5 | V | |
| Schnittstellenspannung | V WENN | -0,3 | VDD 0,3 | V | |
| Lagertemperaturbereich | T STG | -40 | 150 | ℃ | |
| Maximale Löttemperatur | T MS | Maximal 10 Sekunden | 250 | ℃ | |
| ESD-Bewertung | Modell des menschlichen Körpers | -2 | 2 | kV |
Wenn das Gerät über einen längeren Zeitraum den maximalen Nennbedingungen ausgesetzt wird, kann dies die Zuverlässigkeit des Geräts beeinträchtigen.
