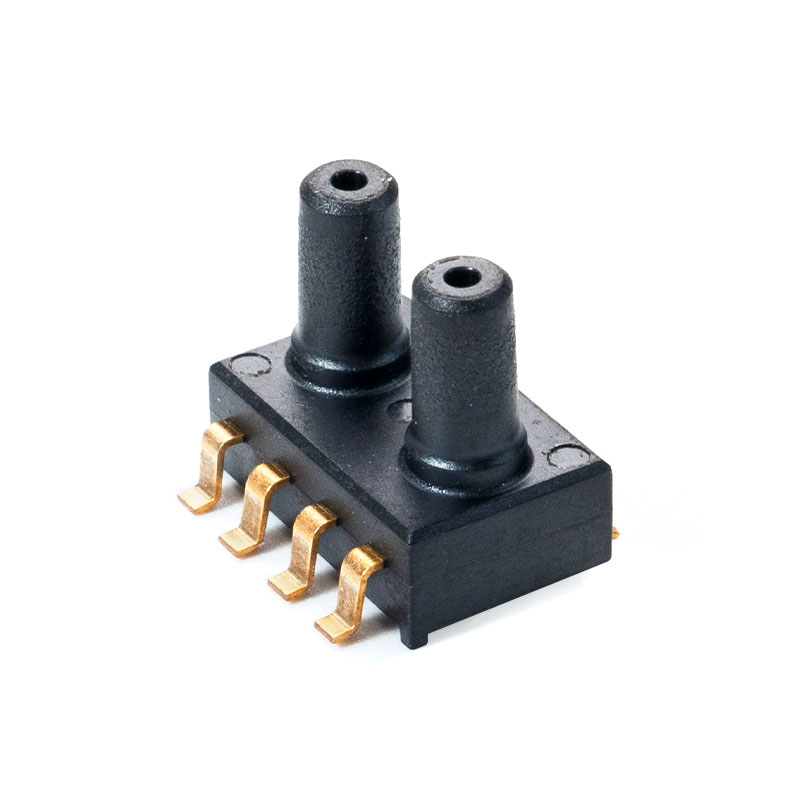

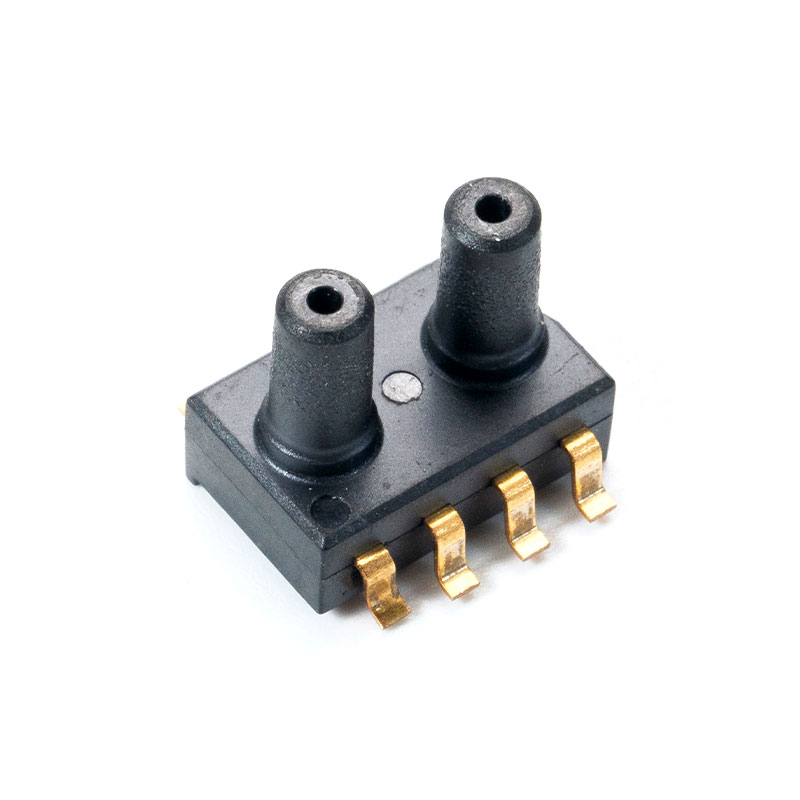

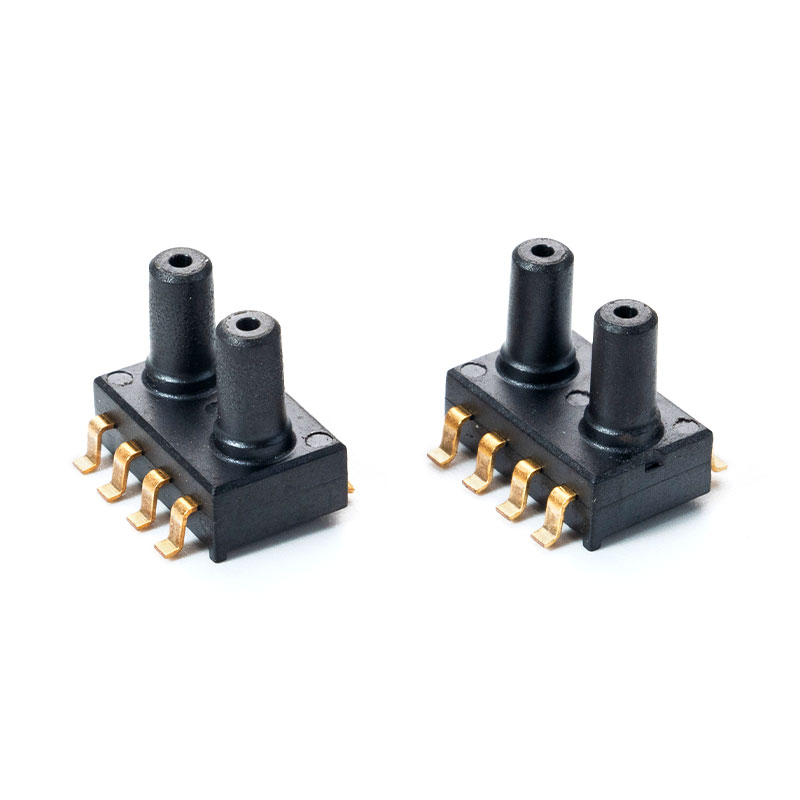

Druck- und Temperatureigenschaften
Tabelle 1: Druckausgangseigenschaften bei VDD = 5,0 V, T = 25 °C, sofern nicht anders angegeben
| Parameter | Symbol | Bedingungen | Min | Typ. | Max | Einheit |
| Druckmessbereich 1 | PFS | -100 | 200 | Kpa | ||
| Druckauflösung | Druck | 0.05 | %FS | |||
| Druck Accuracy 2 | Bei 25℃ | -0,1 | 0.1 | %FS | ||
| Gesamtfehlerband 3 | TEB | Von 25℃ bis 60℃ | -0,3 | 0.3 | %FS | |
| Von -40℃ bis 85℃ | -1 | 1 | %FS | |||
| Langfristige Drift | Nach einem Zeitraum von 1 Jahr | ±0,15 | %FS | |||
| Auswirkungen des Reflow-Lötens | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Die Hochdruckseite befindet sich auf der markierten Seite.
2. Die maximale Abweichung von einer Best-Fit-Geraden (BFSL), angepasst an den Ausgang, gemessen über den Druckbereich bei 25 °C. Beinhaltet alle Fehler aufgrund von Druck-Nichtlinearität, Hysterese und Nichtwiederholbarkeit.
3. Das Gesamtdruckfehlerband umfasst alle Genauigkeitsfehler, thermischen Fehler über den kompensierten Temperaturbereich sowie Spannen- und Offset-Kalibrierungstoleranzen. Für einen idealen Sensorausgang in Bezug auf Eingangsdruck und -temperatur gelten die TEB-Werte nur bei der kalibrierten Versorgungsspannung.
Tabelle 2: Temperaturausgangseigenschaften bei VDD = 5,0 V, T = 25 °C, sofern nicht anders angegeben
| Parameter | Symbol | Bedingungen | Min | Typ.。 | Max | Einheit |
| Betriebstemperatur | T OP | -20 | 85 | ℃ | ||
| Absolute Temperaturgenauigkeit | -10℃ bis 50℃ | ±1,0 | ℃ | |||
| Maximaler Fehler mit Leistung | Stromversorgung von 1,8 V bis 5,5 V | ±0,1 | ℃ | |||
| Temperaturauflösung der Ausgabedaten | 0.01 | ℃ |
Elektrische Eigenschaften
Tabelle 3: DC-Eigenschaften bei VDD=5,0 V, T=25℃, sofern nicht anders angegeben
| Parameter | Symbol | Bedingungen | Min | Typ. | Max | Einheit |
| Durchschnittlicher Betriebsstrom | Ichchchch DDAVP | Eine Konvertierung pro Sekunde | 4.5 | 6.4 | μA | |
| Spitzenstrom | Ichchchch SPITZE | Druckumwandlung | 1.5 | mA | ||
| Temperaturumrechnung | 0.95 | mA | ||||
| Standby-Versorgungsstrom | Ichchchch DDSTB | Bei 25℃ | 0.2 | μA | ||
| Taktfrequenz der seriellen Daten | f SCLK | Ichchchch 2 C-Protokoll, Pull-up-Widerstand von 4,7 k | 100 | 400 | kHz | |
| Digitaleingang Hochspannung | VIH | 0.8 | V | |||
| Niederspannung am digitalen Eingang | VIL | 0.2 | V | |||
| Digitalausgang Hochspannung | V OH | IchchchchO = 0.5 mA | 0.9 | V | ||
| Niederspannung am Digitalausgang | V OL | IchchchchO = 0.5 mA | 0.1 | V | ||
| Ichchchchnput Capacitance | C IchchchchN | 10 | pF | |||
| Ichchchch2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Absolute Höchstbewertung
Tabelle 4: Absolute Höchstbewertung
| Parameter | Symbol | Bedingungen | Min | Max | Einheit |
| Überdruck | P MAX | 3X | |||
| Versorgungsspannung | V DD | -0,3 | 6.5 | V | |
| Schnittstellenspannung | V WENN | -0,3 | VDD 0,3 | V | |
| Lagertemperaturbereich | T STG | -40 | 150 | ℃ | |
| Maximale Löttemperatur | T MS | Maximal 10 Sekunden | 250 | ℃ | |
| ESD-Bewertung | Modell des menschlichen Körpers | -2 | 2 | kV |
Wenn das Gerät über einen längeren Zeitraum den maximalen Nennbedingungen ausgesetzt wird, kann dies die Zuverlässigkeit des Geräts beeinträchtigen.
