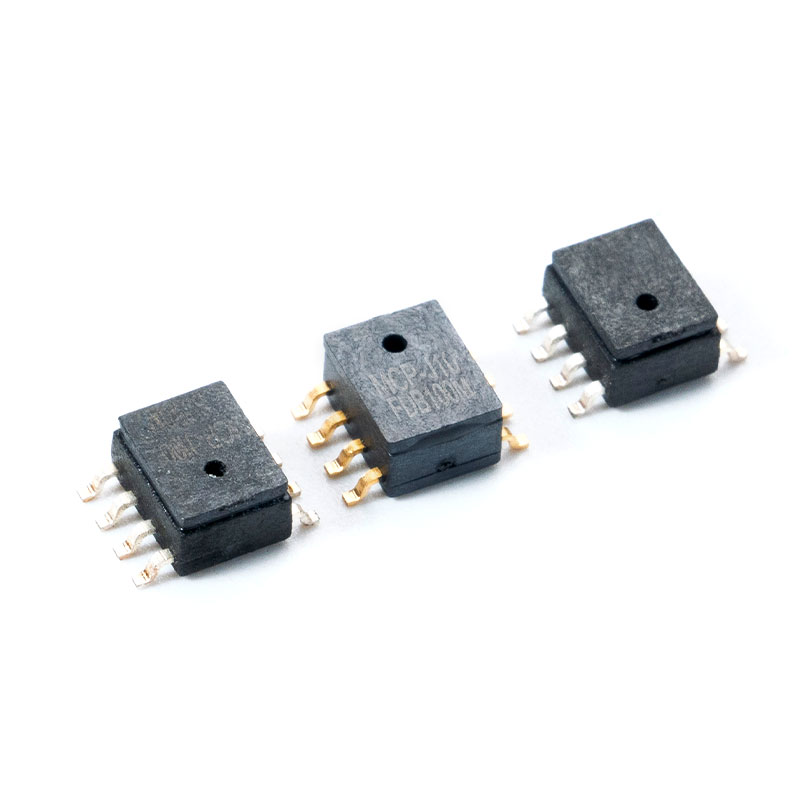

Was ist ein Absolutdrucksensor?

Ein Absolutdrucksensor ist ein Wandler, der den Druck relativ zu einem perfekten Vakuum (0 Pa) misst und nicht relativ zum Atmosphärendruck oder einem anderen Referenzdruck. Dadurch unterscheidet es sich grundlegend von Relativ- oder Differenzialsensoren und eignet sich hervorragend für Einwendungen, bei denen atmosphärische Schwankungen zu inakzeptablen Messfehlern führen würden. Von der Luft- und Raumfahrthöhenmessung bis hin zu industriellen HVAC-Systemen, Absolutdrucksensoren sind ein Grundpfeiler der Präzisionsmesstechnik.

Dieser Leitfaden deckt alles ab, was Ingenieure, Beschaffungsspezialisten und Systemintegratoren wissen müssen – von Funktionsprinzipien und Vergleichsdaten bis hin zu anwendungsspezifischen Auswahlkriterien und kostengünstigen Implementierungsmöglichkeiten.

1. Wie funktioniert ein Absolutdrucksensor?

1.1 Kernarbeitsprinzip

Ein Absolutdrucksensor enthält eine versiegelte Referenzkammer, die auf nahezu perfektes Vakuum (typischerweise <10⁻³ Pa) evakuiert ist. Eine Messmembran – meist aus Silizium, Edelstahl oder Keramik – verformt sich als Reaktion auf den einseitig ausgeübten Prozessdruck. Diese mechanische Auslenkung wird mithilfe einer von mehreren Transduktionsmethoden in ein elektrisches Signal umgewandelt:

• Piezoresistiv : Dehnungsmessstreifen an der Membran ändern den Widerstand proportional zur Durchbiegung. Aufgrund der hohen Empfindlichkeit und der geringen Kosten am häufigsten bei MEMS-basierten Sensoren.
• Kapazitiv : Durch die Auslenkung ändert sich die Kapazität zwischen der Membran und einer festen Elektrode. Bietet hervorragende Langzeitstabilität und geringe Temperaturdrift.
• Piezoelektrisch : Erzeugt eine Ladung unter dynamischem Druck. Am besten geeignet für schnelle transiente Messungen, nicht für statischen Druck.
• Resonanz : Druck verändert die Resonanzfrequenz eines vibrierenden Elements. Hohe Genauigkeit, aber höhere Kosten.

Der Ausgang wird dann durch integrierte ASIC-Schaltkreise aufbereitet, die für Temperaturkompensation, Nullpunktkorrektur und Signalverstärkung sorgen und so einen kalibrierten analogen (0–5 V, 4–20 mA) oder digitalen (I²C, SPI) Ausgang erzeugen.

1.2 Absolut vs. Gauge vs. Differential – Hauptunterschiede

Das Verständnis der Unterscheidung zwischen Sensortypen ist für den korrekten Systementwurf von entscheidender Bedeutung. Während Manometersensoren den Druck relativ zur Umgebungsatmosphäre messen und Differenzsensoren zwei Prozessdrücke vergleichen, ist ein Absolutdrucksensor vs gauge pressure sensor Der Vergleich zeigt einen grundlegenden Referenzpunktunterschied, der sich auf die Messgenauigkeit in Umgebungen mit variabler Höhe oder variablem Klima auswirkt.

1.3 Warum Vakuumreferenz wichtig ist

Die versiegelte Vakuum-Referenzkammer ermöglicht die absolute Messung. Im Gegensatz zu Manometersensoren, die eine zur Atmosphäre hin offene Entlüftungsöffnung verwenden, ist ein Absolutdrucksensor ist immun gegen Luftdrift, Höhenschwankungen und saisonale atmosphärische Veränderungen. Dies ist bei Anwendungen wie der Flughöhenmessung nicht verhandelbar, wo ein Druckfehler von 1 hPa in der Höhe zu einem Höhenfehler von ~8,5 m führen kann – ein kritischer Sicherheitsspielraum im kontrollierten Luftraum.

Bei medizinischen Beatmungsgeräten und Infusionspumpen stellt die Absolutdruckmessung sicher, dass die Arzneimittelabgabe und die Atemunterstützung unabhängig von der Höhe des Krankenhauses oder Änderungen des Umgebungsdrucks während des Transports bleiben.

2. Absolutdrucksensor vs. Relativdrucksensor – ausführlicher Vergleich

2.1 Paralleler Spezifikationsvergleich

Bei der Bewertung eines Absolutdrucksensor vs gauge pressure sensor müssen Ingenieure nicht nur den Referenzpunkt berücksichtigen, sondern auch die Leistung jedes Typs bei wichtigen Messparametern. Die folgende Tabelle fasst typische Datenblattspezifikationen für vergleichbare MEMS-basierte Geräte im Bereich von 0–10 bar zusammen:

2.2 Wann sollte man sich für „Absolutwert“ statt „Übermaß“ entscheiden?

Wählen Sie ein Absolutdrucksensor wenn:

• Die Anwendung funktioniert in unterschiedlichen Höhen oder an Orten mit unterschiedlichem Luftdruck (z. B. mobile Geräte, Flugzeuge, Drohnen).
• Für die Einhaltung gesetzlicher Vorschriften ist die Rückführbarkeit von Messungen auf einen absoluten Standard (SI-Einheit: Pascal) erforderlich – wie sie in der Medizin- und Luftfahrtzertifizierung üblich ist.
• Es ist eine Vakuumüberwachung oder eine Prozesskontrolle unterhalb der Atmosphäre erforderlich (z. B. Halbleiterfertigung, Gefriertrocknung).
• Für die langfristige Datenaufzeichnung ist eine stabile, driftfreie Basislinie erforderlich, die nicht durch tägliche Wetteränderungen beeinträchtigt wird.

Manometersensoren bleiben die bevorzugte Wahl in geschlossenen Hydraulik- und Pneumatiksystemen, in denen der relative Druck zur Atmosphäre die relevante technische Größe ist (z. B. Reifendruck, Kesseldruck).

2.3 Häufige Missverständnisse

• Missverständnis: „Absolutsensoren zeigen bei Umgebungstemperatur 0 an.“ – Das tun sie nicht. Auf Meereshöhe zeigt ein absoluter Sensor ~101,325 kPa an. Nur ein Messgerätsensor zeigt bei Umgebungstemperatur 0 an.
• Irrtum: „Absolutsensoren sind immer genauer.“ — Die Genauigkeit hängt vom Design und der Kalibrierung ab, nicht vom Referenztyp. Messgerätesensoren können bei relativen Messungen die gleiche oder eine bessere Genauigkeit erreichen.
• Missverständnis: „Sie können einen Relativdrucksensor in einen Absolutwert umwandeln, indem Sie den atmosphärischen Druck hinzufügen.“ — Dies funktioniert nur, wenn der atmosphärische Druck bekannt und stabil ist, was bei mobilen oder hochgelegenen Anwendungen seinen Zweck zunichte macht.

3. Schlüsselanwendungen nach Branche

3.1 Absolutdrucksensor für Höhenmesseranwendungen

Die Absolutdrucksensor for altimeter applications ist einer der technisch anspruchsvollsten Anwendungsfälle. Flugzeughöhenmesser basieren auf dem International Standard Atmosphere (ISA)-Modell, das eine vorhersagbare Druck-Höhen-Beziehung definiert: Der Druck nimmt um etwa 1,2 hPa pro 10 m Höhengewinn auf Meereshöhe ab.

Für zertifizierte Avionik müssen Sensoren die Umweltstandards DO-160G und die Softwaresicherheitsstufen RTCA/DO-178C erfüllen. Zu den wichtigsten Spezifikationen gehören:

• Druckbereich: 10–110 kPa (für Höhen von -500 m bis ~30.000 m)
• Auflösung: <1 Pa (entspricht ~8 cm Höhenauflösung)
• Temperaturkompensation: -55°C bis 85°C
• Stoß- und Vibrationsfestigkeit gemäß MIL-STD-810

Drohnen und UAVs der Verbraucherklasse verwenden kostengünstigere MEMS-Luftdrucksensoren (z. B. 24-Bit-Auflösung, I²C-Schnittstelle), die bei ruhigen Bedingungen immer noch eine Höhengenauigkeit von <±1 m erreichen, was für automatisierte Flugsteuerung und Rückkehrfunktionen ausreicht.

3.2 Absolutdrucksensor für HVAC-Systeme

In Absolutdrucksensor for HVAC systems Die Hauptaufgabe besteht in der Überwachung des Kältemitteldrucks in Kompressorkreisen, Versorgungs- und Rückführungsplenums von Lüftungsgeräten (AHU) und Gebäudeautomationssystemen (BAS). Im Gegensatz zur Filterdifferenzdrucküberwachung (bei der Differenzsensoren zum Einsatz kommen) erfordert das Kältemittelkreislaufmanagement einen absoluten Druck, um die Überhitzung und Unterkühlung des Kältemittels mithilfe von Druck-Enthalpie-Diagrammen (P-H) genau zu berechnen.

3.3 Medizinische Geräte

Medizinische Qualität Absolutdrucksensoren sind in Beatmungsgeräte, Anästhesiegeräte, Infusionspumpen, Blutdruckmessgeräte und Dialysegeräte eingebaut. Gesetzliche Anforderungen (IEC 60601-1, ISO 80601) schreiben Biokompatibilität für Materialien mit Flüssigkeitskontakt, elektromagnetische Verträglichkeit (EMV) und eine strenge Rückverfolgbarkeit der Kalibrierung vor.

Wichtige Eigenschaften medizinischer Sensoren:

• Genauigkeit: ±0,1 % FS oder besser, mit NIST-rückführbarer Kalibrierung
• Langzeitdrift: <±0,05 % FS/Jahr
• Medienkompatibilität: Kochsalzlösung, Sauerstoff, Anästhesiegasmischungen
• Ausgang: Digital (I²C/SPI) mit integrierter Temperaturkompensation, bevorzugt für moderne eingebettete Architekturen

3.4 Automobilsysteme

Automobilanwendungen von Absolutdrucksensoren Dazu gehören Krümmer-Absolutdruck-Sensoren (MAP), Reifendruck-Überwachungssysteme (TPMS, obwohl es sich dabei typischerweise um Messgeräte handelt), Turbolader-Ladedruck und Kraftstofftank-Dampfdruck. MAP-Sensoren sind für die Berechnung der Kraftstoffeinspritzung und des Zündzeitpunkts des Motorsteuergeräts (ECU) von entscheidender Bedeutung. Sie müssen der AEC-Q100-Qualifikation Klasse 1 (–40 °C bis 125 °C), starken Vibrationen und der Einwirkung von Kraftstoffdämpfen standhalten.

• Betriebsbereich: 10–400 kPa absolut (deckt das Leerlaufvakuum bis zum maximalen Boost ab)
• Ausgang: Ratiometrisches Analogprotokoll (0,5–4,5 V) oder SENT-Digitalprotokoll
• Reaktionszeit: <1 ms für dynamische Engine-Ereignisse

3.5 Kostengünstiger Absolutdrucksensor für Arduino-Projekte

Die rise of open-source hardware has created strong demand for a Kostengünstiger Absolutdrucksensor Arduino -kompatible Lösung. Diese Sensoren – typischerweise MEMS-Barometergeräte mit I²C- oder SPI-Ausgang – ermöglichen Wetterstationen, Höhenlogger, Indoor-Navigation und Drohnenprojekte zu minimalen Kosten.

Beliebte MEMS-Absolutbarometersensoren, die in Arduino-Ökosystemen verwendet werden, bieten:

• Druckbereich: 300–1100 hPa (deckt Höhen von -500 m bis ~9.000 m ab)
• Schnittstelle: I²C (400 kHz schneller Modus) oder SPI
• Auflösung: 24-Bit-ADC, <0,18 Pa Auflösung im Ultrahochauflösungsmodus
• Versorgungsspannung: 1,8–5 V (3,3 V logikkompatibel)
• Paket: LGA-8, QFN oder Breakout-Modul für Prototyping
• Stromverbrauch: <1 µA im Schlafmodus (kritisch für batteriebetriebene IoT-Knoten)

4. So wählen Sie den richtigen Absolutdrucksensor aus

4.1 Zu bewertende Schlüsselspezifikationen

Das Richtige auswählen Absolutdrucksensor erfordert eine systematische Bewertung über mehrere Spezifikationsdimensionen hinweg. Ingenieure sollten eine Überspezifikation (die die Kosten erhöht) und eine Unterspezifikation (die zu Feldausfällen führt) vermeiden.

4.2 Auswahlkriterien für Arduino und eingebettete Systeme

Für einen Kostengünstiger Absolutdrucksensor Arduino Bei Anwendungen mit eingebetteten Mikrocontrollern verlagert sich die Priorität auf Schnittstellenkompatibilität, Stromverbrauch und Fürmfaktor. Bedenken Sie:

• Schnittstellenspannungspegel : Stellen Sie sicher, dass die I²C/SPI-Logikpegel mit Ihrer MCU übereinstimmen (3,3 V oder 5 V). Viele MEMS-Sensoren arbeiten nativ mit 3,3 V; Verwenden Sie Pegelumsetzer, wenn Sie eine Verbindung zum 5-V-Arduino Uno herstellen.
• Bibliotheksunterstützung : Bestätigte Verfügbarkeit der Arduino-Bibliothek verkürzt die Entwicklungszeit drastisch.
• On-Chip-Temperatursensor : Die meisten barometrischen MEMS-Sensoren verfügen über einen integrierten Temperatursensor zur Kompensation und Doppelfunktionsüberwachung.
• Abtastrate : Für Wetterstationen ist 1 Hz ausreichend. Für die Höhenhaltung in UAVs werden 25–100 Hz benötigt.
• Schlaf- und Standby-Modus : Unverzichtbar für batteriebetriebene Anwendungen, die jahrelangen Betrieb mit Knopfzellen oder kleinen LiPo-Packs anstreben.

4.3 Kompromisse zwischen Preis und Leistung

Die cost of an Absolutdrucksensor skaliert mit Genauigkeit, Zertifizierungen, Medienkompatibilität und Verpackung. Das Verständnis dieser Kompromisse hilft Beschaffungsteams und Systemarchitekten, das Budget mit den technischen Anforderungen in Einklang zu bringen.

5. Über MemsTech – Ihr vertrauenswürdiger Partner für MEMS-Drucksensoren

5.1 Gegründet in Wuxi, gebaut für Innovation

MemsTech wurde 2011 gegründet und hat seinen Sitz im Wuxi National Hi-Tech District – Chinas Zentrum für IoT-Innovationen. Es ist ein Unternehmen, das sich auf Forschung und Entwicklung, Produktion und Vertrieb von MEMS-Drucksensoren spezialisiert hat. Der Wuxi National Hi-Tech District hat sich als eines der führenden Ökosysteme Asiens für die Halbleiter- und MEMS-Fertigung etabliert und bietet MemsTech Zugang zu fortschrittlichen Fertigungsressourcen, Forschungspartnerschaften und einer Lieferketteninfrastruktur, die für die Produktion hochwertiger Sensoren in großen Mengen entscheidend ist.

5.2 Belieferte Produkte und Branchen

MemsTechs Absolutdrucksensor Die Produktlinie deckt ein breites Spektrum an Druckbereichen, Ausgabearten und Verpackungsoptionen ab, die für B2B-Kunden in den folgenden Bereichen konzipiert sind:

• Medizinisch : Sensoren für Beatmungsgeräte, Infusionssysteme und Diagnoseinstrumente – konform mit den Qualitätsmanagementanforderungen der ISO 13485.
• Automobil : MEMS-Drucksensoren erfüllen die AEC-Q100-Qualifikation Klasse 1 für die Überwachung von Krümmerdruck, Kraftstoffdampf und Bremssystemen.
• Unterhaltungselektronik : Kompakte MEMS-Sensoren mit geringem Stromverbrauch für Smartphones, Smart-Home-Geräte, Wearables und IoT-Knoten.

5.3 Warum sich Beschaffungsteams und Großhandelspartner für MemsTech entscheiden

• Professionelle F&E-Fähigkeit : Eigenes MEMS-Design und Verfahrenstechnik ermöglichen maßgeschneiderte Lösungen für OEM- und ODM-Kunden.
• Wissenschaftliches Produktionsmanagement : ISO-kontrollierte Fertigungslinien mit statistischer Prozesskontrolle (SPC) sorgen für gleichbleibende Ausbeute und Qualität im großen Maßstab.
• Strenge Verpackung und Prüfung : Jeder Sensor wird vor dem Versand einer vollständigen Kalibrierung und Funktionsprüfung unterzogen. Optional ist eine 100-prozentige HTOL-Prüfung (High-Temperature Operating Life) verfügbar.
• Wettbewerbsfähige Preise : Vertikale Integration und Effizienz bei der Massenproduktion ermöglichen es MemsTech, leistungsstarke, kostengünstige Sensorlösungen zu liefern, die die Gesamtkosten der Systemstückliste reduzieren, ohne die Zuverlässigkeit zu beeinträchtigen.

6. Häufig gestellte Fragen (FAQ)

F1: Was ist der grundlegende Unterschied zwischen einem Absolutdrucksensor und einem Relativdrucksensor?

Ein Absolutdrucksensor Misst den Druck relativ zu einem perfekten Vakuum (0 Pa). Ein Relativdrucksensor misst den Druck relativ zum lokalen Atmosphärendruck, der je nach Höhe und Wetter variiert. Infolgedessen ein Absolutdrucksensor vs gauge pressure sensor Ein Vergleich zeigt, dass Absolutsensoren eine stabile, ortsunabhängige Messung liefern, während Gauge-Sensoren besser geeignet sind, wenn die technische Größe, die von Interesse ist, der Druck über oder unter dem Umgebungsdruck ist – etwa der Reifendruck oder der Tankdruck relativ zur Atmosphäre.

F2: Wie funktioniert ein Absolutdrucksensor in einer Höhenmesseranwendung?

In einem Absolutdrucksensor for altimeter applications Der Sensor misst den tatsächlichen Luftdruck der Atmosphäre in der aktuellen Höhe des Flugzeugs oder UAV. Unter Verwendung des ISA-Modells (International Standard Atmosphere), bei dem der Druck in geringer Höhe um etwa 1,2 hPa pro 10 m Höhenunterschied abnimmt, wandelt das System Druckmesswerte in Höhenwerte um. Die versiegelte Vakuumreferenz im Inneren des Sensors stellt sicher, dass diese Messung nicht durch den Kabinendruck oder das lokale Wetter beeinflusst wird und liefert ein stabiles und wiederholbares Höhensignal für Flugsteuerungssysteme.

F3: Kann ein kostengünstiger Absolutdrucksensor mit Arduino für die DIY-Höhenmessung verwendet werden?

Ja. A Kostengünstiger Absolutdrucksensor Arduino -kompatibles MEMS-Gerät – typischerweise ein 24-Bit-I²C-Barometersensor – kann in ruhiger Luft eine Höhenauflösung von besser als 0,5 m erreichen. Der Arduino liest rohe Druckdaten über I²C, wendet die hypsometrische Formel (oder eine vereinfachte ISA-Näherung) an und gibt die Höhe in Metern aus. Um optimale Ergebnisse zu erzielen, führen Sie vor jeder Sitzung eine lokale Bodendruckkalibrierung durch, da der absolute Druck auf Meereshöhe wetterbedingt täglich um ±2–3 hPa schwankt, was einem Höhenfehler von ±17–25 m ohne Korrektur entspricht.

F4: Welche Spezifikationen sind bei der Auswahl eines Absolutdrucksensors für HVAC-Systeme am wichtigsten?

For Absolutdrucksensor for HVAC systems Anwendungen sind die wichtigsten Spezifikationen: (1) Druckbereich —muss den gesamten Betriebsdruck des Kältemittels einschließlich Transienten abdecken; (2) Medienkompatibilität —Benetzte Materialien müssen mit Kältemitteln wie R-410A, R-32 oder R-134a kompatibel sein; (3) Gesamtfehlerband (TEB) über den gesamten Betriebstemperaturbereich; (4) Ausgabeschnittstelle —4–20-mA-Stromschleife wird für lange Kabelstrecken in Gebäudesystemen bevorzugt; und (5) Schutz vor Eindringen – Mindestschutzart IP67 für Geräteraumumgebungen, die Feuchtigkeit und Reinigungsmitteln ausgesetzt sind.

F5: Wie behält ein Absolutdrucksensor seine Genauigkeit über seine gesamte Lebensdauer bei?

Langzeitstabilität in einem Absolutdrucksensor hängt von der Integrität der versiegelten Vakuumreferenzkammer, der Kriechfestigkeit des Membranmaterials und der Qualität des ASIC-Kompensationsalgorithmus ab. Hochwertige MEMS-Sensoren erreichen eine Langzeitstabilität von ±0,1 % FS pro Jahr oder besser. Um die zertifizierte Genauigkeit aufrechtzuerhalten, sollten Sensoren regelmäßig neu kalibriert werden – typischerweise alle 1–3 Jahre, abhängig von den gesetzlichen Anforderungen der Anwendung. Bei kritischen Anwendungen (Medizin, Luft- und Raumfahrt) sollten Hersteller NIST-rückführbare Kalibrierungszertifikate und veröffentlichte Driftcharakterisierungsdaten bereitstellen.
