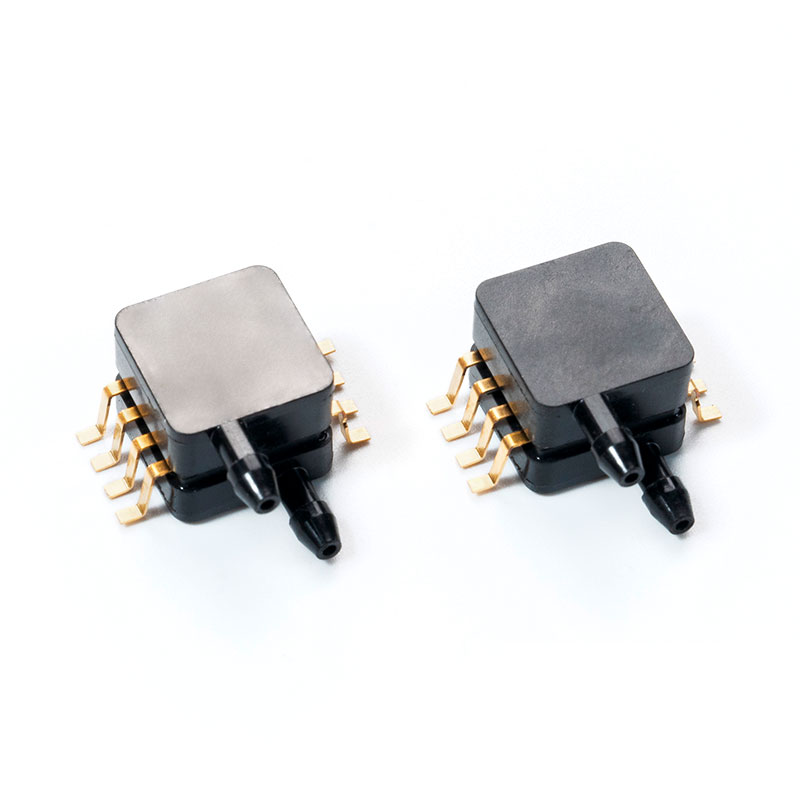

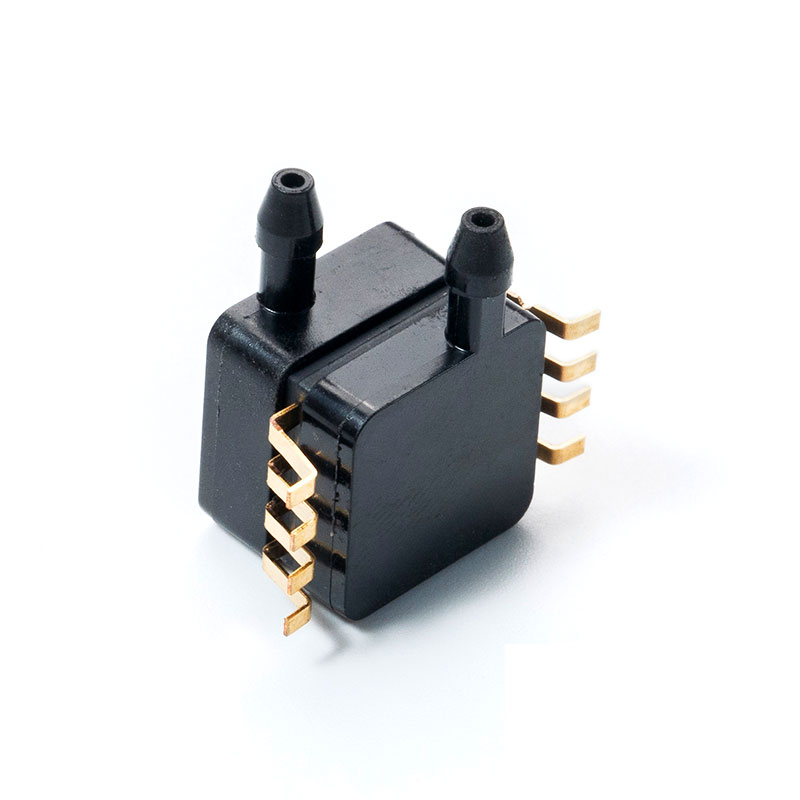

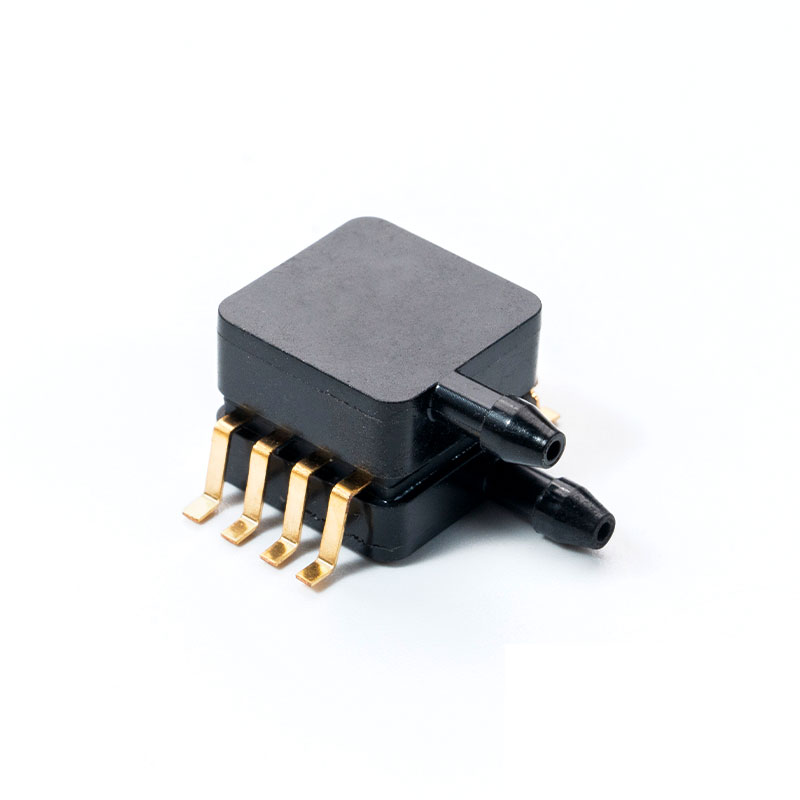

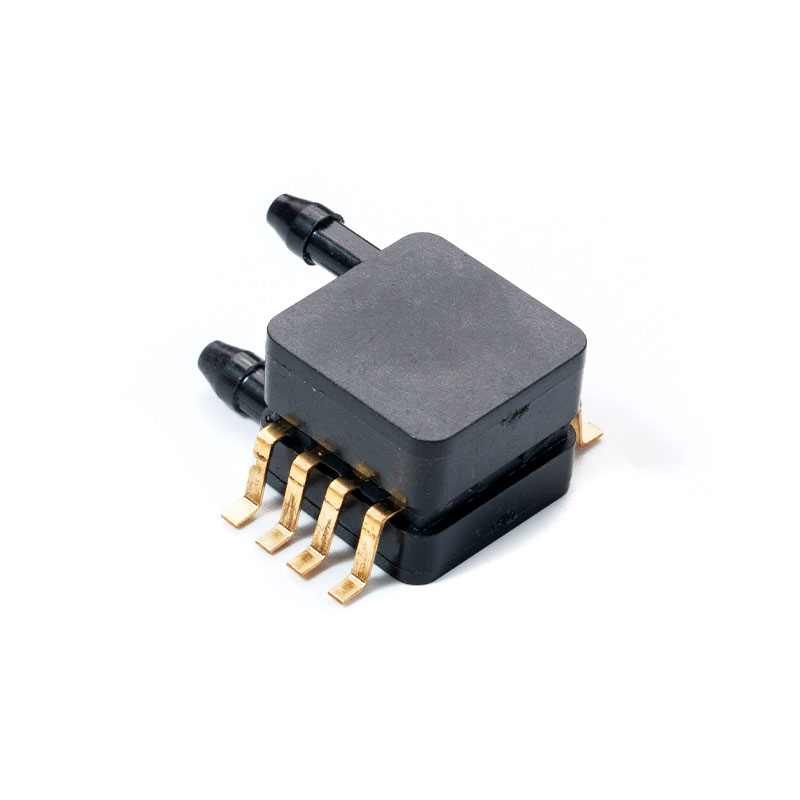

1. Allgemeine Spezifikationen
Tabelle 1. Grenzwertparameter
| Charakteristisch | Min. | Max. | Einheit |
| Versorgungsspannung (Vsupply) | -0,3 | 6 | Vdc |
| Lagertemperatur | -40 | 125 | ℃ |
Tabelle 2. Druckart
| Art des Drucks | Beschreibung |
| Absolut | Der Ausgang ist proportional zur Differenz zwischen dem angelegten Druck und dem eingebauten Referenzvakuum |
| Manometerdruck | Die Leistung ist proportional zur Differenz zwischen dem angelegten Druck und dem atmosphärischen (Umgebungs-)Druck |
| Differenzdruck | Der Ausgang ist proportional zur Differenz zwischen dem an jedem Anschluss (Anschluss 1 – Anschluss 2) angelegten Druck. |
2. Die technischen Parameter des Analogausgangs
Tabelle 3. Spezifikationen des Analogausgangs
(VS = 5,0 Vdc, TA = 25 °C, sofern nicht anders angegeben. )
| Charakteristisch | Zeichen | Min. | Typ. | Max. | Einheit |
| Druckbereich 1 | P OP | -5 | 100 | kPa | |
| Versorgungsspannung 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Versorgungsstrom | Ich o | - | 3 | 10 | mAdc |
| Druckoffset3 (10 °C bis 60 °C) bei VS = 5,0 Volt | 0.155 | 0.2 | 0.245 | ||
| Vollständige Ausgabe 4 | 4.655 | 4.7 | 4.745 | ||
| Vollausschlagspanne (VFSS) 5 | - | 4.41 | 4,5- | 4.59 | V |
| Genauigkeit 6 | - | - | 0.025 | - | |
| Empfindlichkeit | 0.45 | V/kPa | |||
| Betriebstemperaturbereich | Tstg | - 40 | - | 85 | °C |
| Reaktionszeit 7 | t R | - | 2.5 | - | Frau |
| Einschaltzeit 8 | 100 | Frau |
1. 1,0 kPa (KiloPascal) entspricht 0,145 psi.
2. Das Gerät ist innerhalb dieses angegebenen Anregungsbereichs ratiometrisch.
3. Offset (Voff) ist definiert als die Ausgangsspannung beim minimalen Nenndruck.
4. Der Vollausstoß (VFSO) ist definiert als die Ausgangsspannung bei maximalem oder vollem Nenndruck.
5. Die volle Messspanne (VFSS) ist definiert als die algebraische Differenz zwischen der Ausgangsspannung bei vollem Nenndruck und der Ausgangsspannung bei minimalem Nenndruck
6. Die Genauigkeit (Fehlerbudget) setzt sich wie folgt zusammen:
• Linearität: Ausgangsabweichung von einer geradlinigen Beziehung zum Druck über dem angegebenen Druckbereich.
• Temperaturhysterese: Ausgangsabweichung bei jeder Temperatur innerhalb des Betriebstemperaturbereichs, nachdem die Temperatur bei angelegtem Differenzdruck von Null zu und von den minimalen oder maximalen Betriebstemperaturpunkten gewechselt hat.
• Druckhysterese: Ausgangsabweichung bei jedem Druck innerhalb des angegebenen Bereichs, wenn dieser Druck bei 25 °C zum und vom minimalen oder maximalen Nenndruck wechselt.
• TcSpan: Ausgangsabweichung über den Temperaturbereich von 10° bis 60 °C, relativ zu 25 °C.
• TcOffset: Ausgangsabweichung bei angelegtem Mindestnenndruck über den Temperaturbereich von 10 °C bis 60 °C, relativ zu 25 °C.
• Abweichung vom Nennwert: Die Abweichung vom Nennwert für Offset oder Vollskalenspanne in Prozent von VFSS bei 25 °C.
7. Die Reaktionszeit ist definiert als die Zeit, die die schrittweise Änderung des Ausgangswerts benötigt, um von 10 % auf 90 % seines Endwerts zu steigen, wenn er einer bestimmten sprunghaften Druckänderung ausgesetzt wird.
8. Die Aufwärmzeit ist definiert als die Zeit, die das Produkt benötigt, um die angegebene Ausgangsspannung zu erreichen, nachdem sich der Druck stabilisiert hat.
