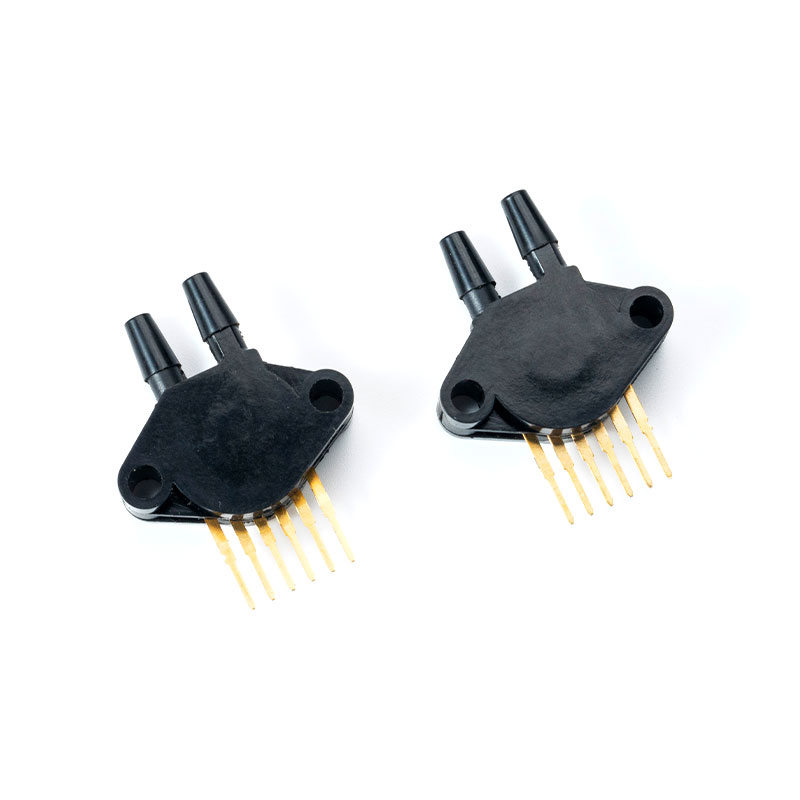

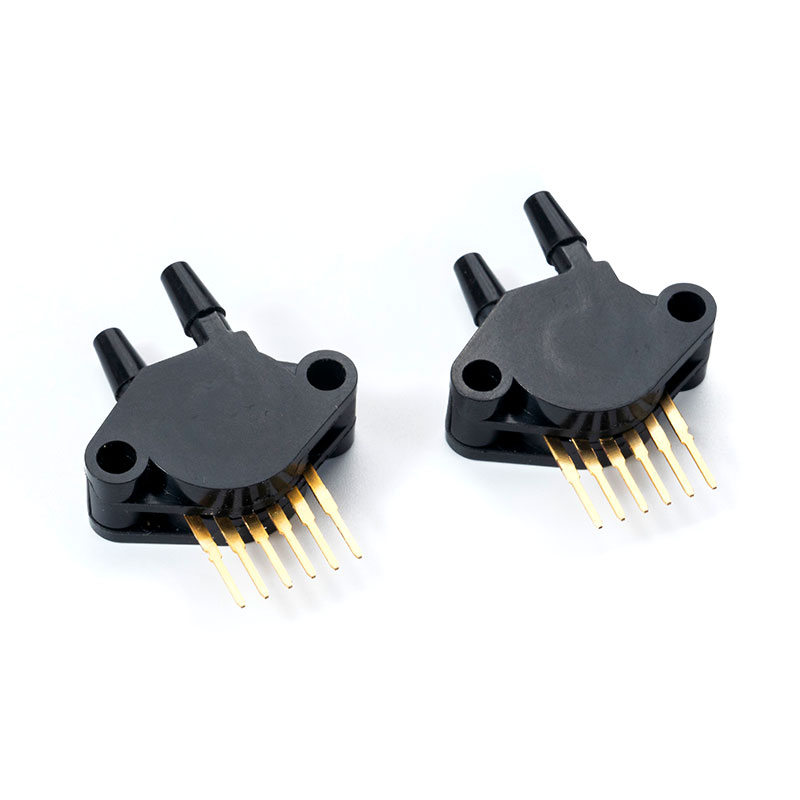

1. Allgemeine Spezifikationen
Tabelle 1. Grenzwertparameter
| Charakteristisch | Symbol | Min | Typ | Max | Einheit |
| Min. Druckoffset (0℃ bis 85℃) | Voff | 0.055 | 0.1 | 0.145 | VDC |
| Vollausschlag (0℃ bis 85℃) | VFSO | 3.055 | 3.1 | 3.145 | VDC |
| Volle Messspanne (0℃ bis 85℃) | VFSS | 2.91 | 3 | 3.09 | VDC |
Tabelle 2. Druckart
| Art des Drucks | Beschreibung |
| Absolut | Der Ausgang ist proportional zur Differenz zwischen dem angelegten Druck und dem eingebauten Referenzvakuum |
| Manometerdruck | Die Leistung ist proportional zur Differenz zwischen dem angelegten Druck und dem atmosphärischen (Umgebungs-)Druck |
| Differenzdruck | Der Ausgang ist proportional zur Differenz zwischen dem an jedem Anschluss (Anschluss 1 – Anschluss 2) angelegten Druck. |
2. Die technischen Parameter des Analogausgangs
Tabelle 3. Spezifikationen des Analogausgangs
(VS = 5,0 Vdc, TA = 25 °C, sofern nicht anders angegeben. )
| Charakteristisch | Symbol | Min | Typ | Max | Einheit |
| Druckbereich (1) | P OP | 0 | — | 100 | kPa |
| 15 | — | 115 | |||
| Versorgungsspannung (2) | V S | 4.75 | 5 | 5.25 | VDC |
| Versorgungsstrom | Ichch O | — | 7 | 10 | mAdc |
| Minimaler Druckoffset (3) , (0 bis 85 °C) @ VS = 5,0 V | V AUS | 0.088 | 0.2 | 0.313 | VDC |
| Vollständige Ausgabe (4) , differenziell und absolut (0 bis 85 °C) @ VS = 5,0 V | V BFS | 4.587 | 4.7 | 4.813 | VDC |
| Volle Spanne (5) , differenziell und absolut (0 bis 85 °C) @ VS = 5,0 V | V FSS | — | 4.5 | — | VDC |
| Genauigkeit (6) | — | — | — | ±2,5 | %V FSS |
| Empfindlichkeit | V/P | — | 45 | — | mV/kPa |
| Reaktionszeit (7) | t R | — | 1 | — | Frau |
| Ausgangsquellenstrom bei voller Leistung | Ichch O | — | 0.1 | — | mAdc |
| Aufwärmzeit (8) | — | — | 20 | — | Frau |
| Offset-Stabilität (9) | — | — | ±0,5 | — | %V FSS |
1. 1,0 kPa (KiloPascal) entspricht 0,145 psi.
2. Das Gerät ist innerhalb dieses angegebenen Anregungsbereichs ratiometrisch.
3. Offset (VOFF) ist definiert als die Ausgangsspannung beim minimalen Nenndruck.
4. Der Vollausstoß (VFSO) ist definiert als die Ausgangsspannung bei maximalem oder vollem Nenndruck.
5. Die volle Messspanne (VFSS) ist definiert als die algebraische Differenz zwischen der Ausgangsspannung bei vollem Nenndruck und der Ausgangsspannung bei minimalem Nenndruck.
6. Die Genauigkeit (Fehlerbudget) setzt sich wie folgt zusammen:
Linearität: Ausgangsabweichung von einer geradlinigen Beziehung zum Druck über dem angegebenen Druckbereich.
Temperaturhysterese: Ausgangsabweichung bei jeder Temperatur innerhalb des Betriebstemperaturbereichs, nachdem die Temperatur zyklisch zu und von den minimalen oder maximalen Betriebstemperaturpunkten gewechselt hat, wobei kein Differenzdruck angelegt wurde.
Druckhysterese: Ausgangsabweichung bei jedem Druck innerhalb des angegebenen Bereichs, wenn dieser Druck zyklisch zum minimalen oder maximalen Nenndruck bei 25 °C hin und her wechselt.
TcSpan: Ausgangsabweichung über den Temperaturbereich von 0 bis 85 °C, relativ zu 25 °C.
TcOffset: Ausgangsabweichung bei angelegtem Mindestdruck über den Temperaturbereich von 0 bis 85 °C, relativ zu 25 °C.
Abweichung vom Nennwert: Die Abweichung von den Nennwerten für Offset oder Skalenendwert in Prozent von VFSS bei 25 °C.
7. Die Reaktionszeit ist definiert als die Zeit, die die inkrementelle Änderung des Ausgangs benötigt, um von 10 % auf 90 % seines Endwerts zu steigen, wenn er einer bestimmten sprunghaften Druckänderung ausgesetzt wird.
8. Die Aufwärmzeit ist definiert als die Zeit, die das Produkt benötigt, um die angegebene Ausgangsspannung zu erreichen, nachdem sich der Druck stabilisiert hat.
9. Die Offset-Stabilität ist die Ausgangsabweichung des Produkts, wenn es 1000 Stunden lang gepulsten Druck- und Temperaturzyklen mit Bias-Test ausgesetzt wird.
