Großhandel MCP-J20 Drucksensor für Automobile
Zuhause / Produkt / Anwendungsszenario / Drucksensor für Automobile / MCP-J20 Drucksensor für Automobile
Einstufung

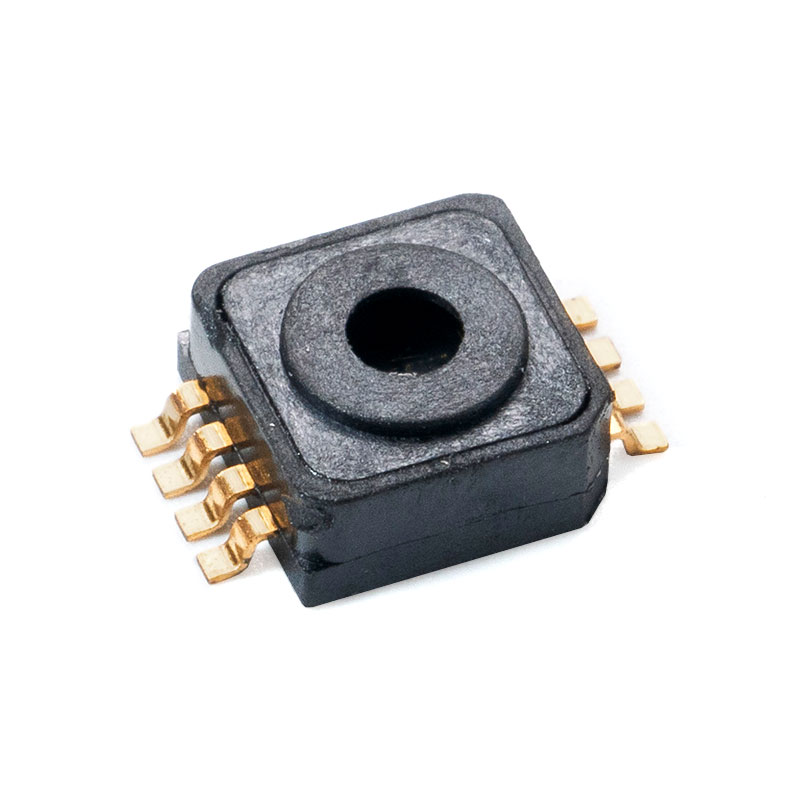

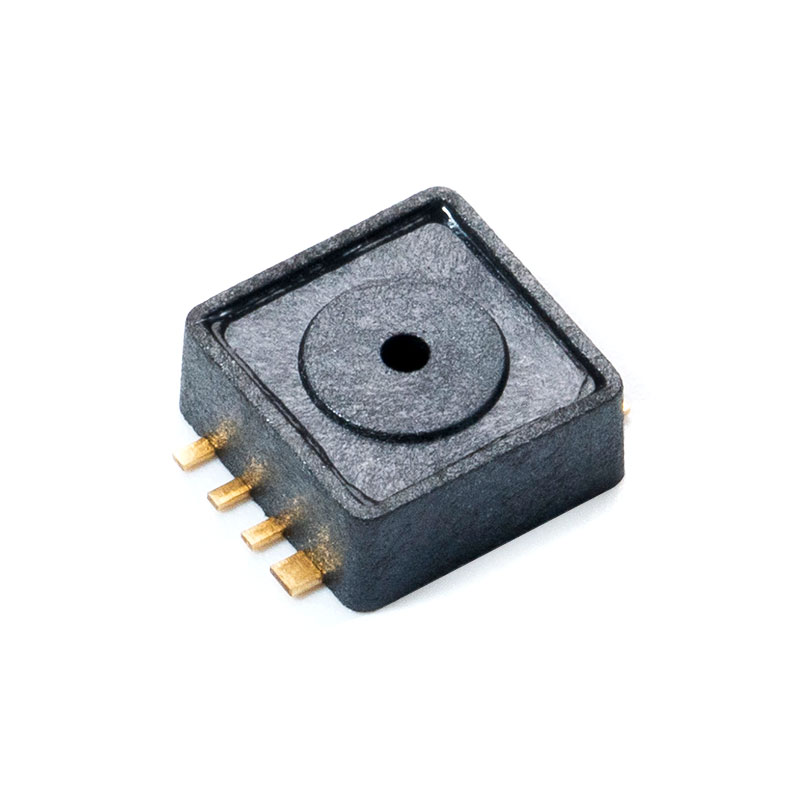

MCP-J20 Drucksensor für Automobile
  • MCP-J20 Drucksensor für Automobile
  • MCP-J20 Drucksensor für Automobile
  • MCP-J20 Drucksensor für Automobile

MCP-J20 Drucksensor für Automobile

Beschreibung
Der Sensormarkt hat kalibrierte Absolutdrucksensorprodukte auf den Markt gebracht. Die MCP-J20-Serie ist für die Druckübertragung im Ansaugkrümmer von Automobilen und Motorrädern konzipiert
Dieses Produkt verwendet Signalaufbereitungschips in Automobilqualität zur Kalibrierung und Kompensation des MEMS-Kernausgangs und kann Drucksignale von 10 kPa bis 1000 kPa in analoge Ausgangssignale mit einem anpassbaren Ausgangsbereich (0–5 V) umwandeln. Die beiden Chips sind integriert und verpackt, wodurch die hervorragende Zuverlässigkeit des Produkts gewährleistet wird, wodurch die Verpackungsgröße erheblich reduziert wird. Gleichzeitig kann das konditionierte Produkt innerhalb des Temperatur- und Genauigkeitsbereichs eine Standardausgabe liefern, sodass Kunden den Sensor nicht kalibrieren müssen.

Charakteristisch

Der maximale Fehler von 0 °C bis 85 °C beträgt 2,5 %
Sehr gut geeignet für Mikroprozessoren oder Mikrocontroller-basierte Systeme
Ultrakleines Gehäuse zur Oberflächenmontage
Temperaturbereich: -40 °C bis 125 °C
Bereich J20 (A) 10 kPa ~ 1000 kPa optional J20 (B) 10 kPa ~ 400 kPa
Proportionaler/absoluter analoger Spannungsausgang

Typische Anwendungen

Automotive-Anwendungen (Krümmerdruckmessung)
Industrielle Steuerung
Motorrad-Druckanwendung
Hybride und neue energievakuumunterstützte Sensoren
CNG-Gasdruckerkennung
Manometer

Kontaktieren Sie uns
Vorherige：MCP-J20A, J20B, J20C Drucksensor für Automobile
Nächste：MCP-J10, MCP-J11, MCP-J12 Drucksensor für Automobile

3.1. Übersicht

Der Drucksensor der MCP-J20-Serie verwendet einen piezoresistiven MEMS-Kern als druckempfindliches Element, der ein Rohsignal proportional zum Umgebungsdruck ausgibt. Der Konditionierungschip mit einem eingebauten 16-Bit-ADC treibt die empfindliche Komponente an und verstärkt, kompensiert die Temperatur und linearisiert das Originalsignal, um ein analoges Spannungsausgangssignal auszugeben, das linear mit dem ausgeübten Druck zusammenhängt.



Übertragungsfunktion

OUT=A×P B
Achtung:
OUT ist die analoge Ausgangsspannung, gemessen in Volt;
P ist der Druckwert, absoluter Druck, in kPa;
Siehe die Tabelle unten für A und B.

Abbildung 3.1 Simulierte Ausgabeübertragungsfunktion

Produktmodell Bereich (kPa) Ausgangsspannungsbereich (V) Verstärkung und Offset
Po Pr OL OH A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
